Monodrain

General

El MONODRAIN es una solución altamente sencilla que permite un desagüe inferior e invisible en perfiles estrechos estándares.

Se hace un agujero a través de la ranura del marco, donde se coloca un tubito sintético de desagüe especialmente modelado, el MONODRAIN. El desagüe y la purga se efectúan a través de este tubito, sujetado entre el cristal y la parte interior del perfil de aluminio.

Nuestra solución, de hecho revolucionaria en su sencillez, ha sido desarrollada en colaboración estrecha con DSM Research/DADC, Syntens y LIOF - Banco Industrial SA. Por supuesto SKG (Fundación Calidad de Construcción de Fachadas, institución para el control de calidad reconocida en Holanda) ha puesto a prueba el MONODRAIN.



Montaje

Nuestro MONODRAIN es fácil de montar:

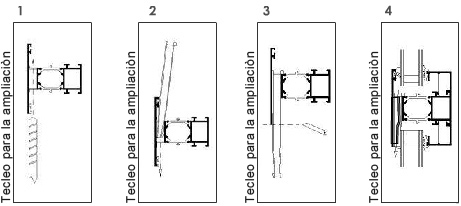

  1. Con una fresadora (Ø 9,5mm) se hace un agujero a través de la ranura del marco. Esta elaboración se hace desde el lado inferior del perfil hacia arriba. Al mismo tiempo, se puede trabajar una parte del herraje del perfil o bien la brida, donde se coloca el caucho del herraje.
  2. El MONODRAIN se dirige desde arriba a través de los agujeros y después de haber pasado por el último agujero, se tira desde abajo hasta la tapa que funciona como freno.
  3. A continuación se acorta el MONODRAIN en el lado inferior con un cuchillo o unas tijeras hasta la longitud deseada. Es aquí donde el caucho del herraje se queda cortado.
  4. Por último, después del montaje del marco en la estructura y de la colocación del cristal, se aprieta permanentemente el MONODRAIN entre el perfil de aluminio y el cristal.
voorbeeld_foto









MONODRAIN
Una brecha revolucionaria en
desague de la cubierta.

Características


Característico del MONODRAIN son, sobretodo, la punta afilada y el herraje.

La punta afilada sirve para orientar y apretar, por lo que se puede dirigir el tubito de forma manual y sencilla a través de los múltiples paredes de perfil. Después de haber pasado por el último agujero se puede sacar la punta por la parte inferior. Para tener por donde coger la punta, ésta tiene un pequeña nudosidad en el extremo.

El herraje o bien la tapa en el lado superior, evita que al montar el MONODRAIN se siga tirando demasiado a través del perfil. Tampoco el MONODRAIN puede bajarse ni caerse con posterioridad. Además, como este herraje tiene un diámetro exterior un poco más grande que el taladro, se realiza alrededor un enlace impermeable con el perfil.


Ventajas


Algunas ventajas del MONODRAIN son:
  • El único drenaje invisible controlado
  • aplicable universalmente en perfiles estrechos estándares
  • no vinculado a ningún sistema de perfiles o a ninguna marca en particular
  • flexible en longitud (se puede acortar)
  • conomico
  • solo es necesario una simple elaboración del perfil
  • no se necesita ninguna herramienta auxiliar costosa
  • muy sencillo y rápido de montar
  • prácticamente invisible
  • no se hunde, ni se cae
