Monodrain

Généralités

Le système MONODRAIN représente une solution particulièrement simple, permettant de réaliser un drainage sous-jacent invisible avec des profilés étroits standard.

La rainure du châssis est transpercée de part en part; un petit tuyau d’évacuation en plastique spécialement formé, le MONODRAIN, est placé dans le trou. Le drainage/l’aération s’effectue au moyen de ce tuyau, qui se coince finalement entre le côté intérieur du butoir du profilé en aluminium et la vitre.

Notre solution, « révolutionnaire » dans sa simplicité en fait, a été conçue en collaboration étroite avec DSM Research/DADC, Syntens et LIOF. Bien entendu, la fondation SKG (Stichting Kwaliteit Gevelbouw) a testé le MONODRAIN.



Montage

Notre MONODRAIN est facile à installer:

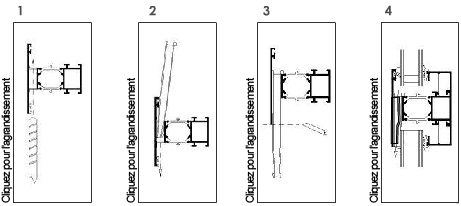

  1. La rainure du châssis est transpercée de part en part, à l’aide d’une fraise (Ø9,5mm). Cette opération s’effectue à partir du dessous du profilé vers le dessus. Au cours de cette opération, une partie de la butée de profilé, c’est-à-dire de l’aile de profilé (dans laquelle est placé le caoutchouc de butée), est transformée selon les souhaits.

  2. Le MONODRAIN est dirigé manuellement par le haut dans les divers trous et, une fois passé le dernier trou, il est tiré par le dessous jusqu’à la « butée ».

  3. Ensuite, notre MONODRAIN est raccourci par le dessous à la longueur souhaitée, au moyen d’un couteau ou d’une paire de ciseaux. Le caoutchouc de butée s’interrompt à cet endroit.

  4. 4. Enfin, après le montage de l’élément de châssis dans l’ouvrage et la pose de la vitre, le MONODRAIN reste coincé entre le profilé en aluminium et la vitre.
voorbeeld_foto









MONODRAIN
Une avancée révolutionnaire dans
le domaine du drainage des châssis.

Caractéristiques principales



Les éléments qui caractérisent le MONODRAIN sont principalement la pointe effilée et le butoir.



La pointe effilée sert à diriger facilement le tuyau à la main, au travers des différentes parois de profilés et une fois que le tuyau a traversé le dernier trou, la pointe peut être tirée vers le bas. Afin d'avoir une prise sur cette pointe effilée, celle-ci est munie d'un petit renflement à son extrémité.



Le butoir installé sur le dessus permet d’empêcher que le MONODRAIN soit trop tiré lors du montage et qu'il ne puisse pas descendre plus tard ou même tomber de lui-même. Ce butoir possède un diamètre extérieur un peu plus grand que la perforation; par conséquent, une jonction étanche s'établit également avec le profilé.

Avantages


Voici quelques avantages du MONODRAIN:
  • l'unique drainage invisible contrôlé
  • utilisation universelle pour les profilés étroits standard
  • non lié à un système de profilé particulier (et donc une marque spécifique)
  • longueur flexible (peut être raccourci selon les souhaits)
  • économique
  • nécessite uniquement une simple opération sur le profilé
  • ne nécessite aucun outil coûteux
  • très simple et très rapide à installer
  • quasiment invisible
  • ne descend pas, ne tombe pas

Monodrain solution
